Razdelnik za podno grejanje — kako izabrati broj izlaza, protokomere ili ventile
Ukratko: Razdelnik za podno grejanje birajte prema broju petlji (uz jedan rezervni izlaz), načinu podešavanja protoka i radnim uslovima sistema. Razdelnik sa protokomerima je najlakši za uravnoteženje i zonsku regulaciju po sobama; razdelnik sa ventilima je povoljniji i podnosi viši pritisak i temperaturu; mesingani razdelnik 6/4" služi za veće protoke u kotlarnici. Ponuda je u kategoriji razdelnici za podno grejanje.

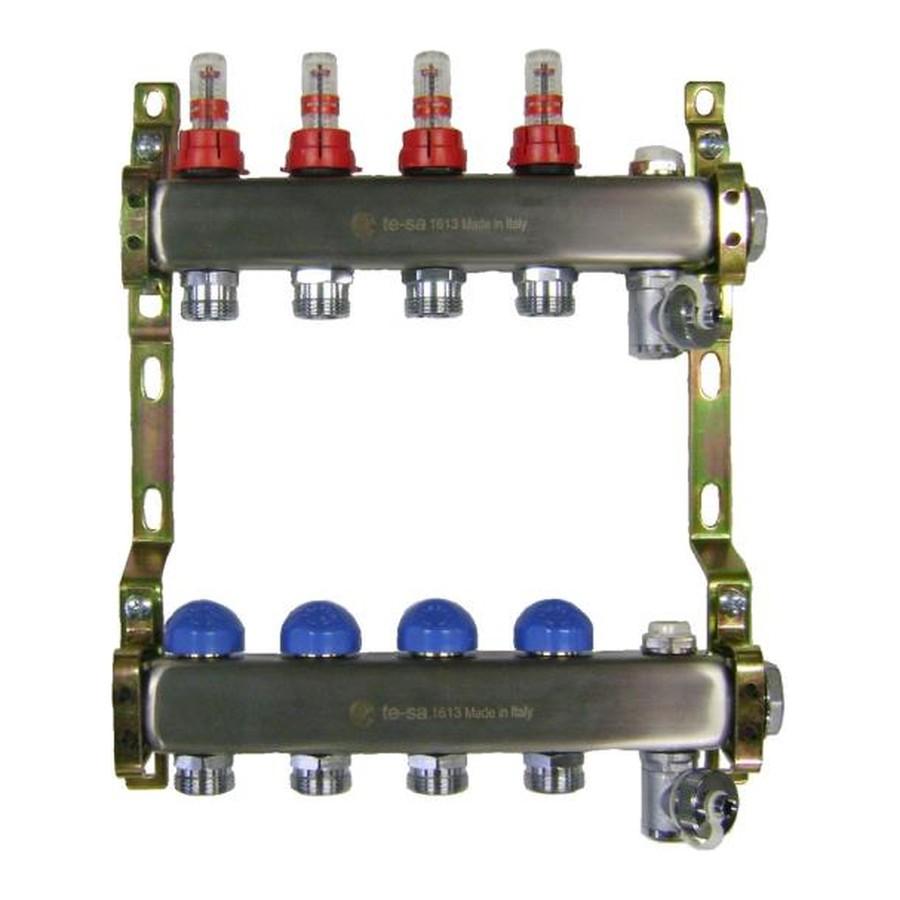

Na fotografiji je TE-SA inox razdelnik sa protokomerima iz serije 220ACTP2.
1. Koliko izlaza (krugova) treba?
Svaka prostorija dobija najmanje jednu petlju, a veće prostorije dve ili više, jer se dužina jedne petlje u praksi drži do oko 100 m. Broj izlaza na razdelniku jednak je broju petlji iz projekta, a dobro je ostaviti jedan rezervni izlaz. TE-SA inox razdelnici postoje od 1x2 do 1x12 izlaza.
2. Protokomeri ili ventili za balansiranje?
- Sa protokomerima (TE-SA 220ACTP2): na polazu se vidi i podešava protok 0–5 l/min po petlji, a povratni ventili primaju elektrotermičke pogone M30×1,5 za regulaciju po sobi. Radni pritisak do 6 bar, temperatura do 60 °C — tipično za podno grejanje.
- Sa ventilima (TE-SA 220ADM2): protok se podešava imbus ključem na polazu i povratu, bez pokazivača. Podnosi 10 bar i do 85 °C, pa odgovara i radijatorskom razvodu i fan coil sistemima.
3. Kada je potreban razdelnik 6/4"?
Mesingani razdelnik velikog kapaciteta (TE-SA 225SF-08) ima priključak 6/4", 4–6 izlaza sa kuglastim ventilima i razmak 70 mm. Koristi se u kotlarnici za razvod ka više zona — podno grejanje preko pumpnih grupa, radijatori, fan coil ili toplotna pumpa — gde su protoci veći od jednog razdelnika za podno.
4. Priključci i pribor
- Inox razdelnici imaju priključak 1" i izlaze 3/4" eurokonus na razmaku 50 mm; spojnice se biraju prema prečniku i vrsti cevi.
- Za ugradnju u zid planirajte kasetu odgovarajuće širine i dubine, uz prostor za elektro pogone.
- Za regulaciju po prostoriji potrebni su sobni termostati i elektrotermički pogoni.
Česta pitanja
Da li razdelnik sa protokomerima troši manje energije? Sam po sebi ne, ali pravilno uravnotežen sistem greje ujednačeno i bez pregrevanja pojedinih prostorija, što pomaže uštedi.
Može li razdelnik za podno grejanje na radijatore? Model sa ventilima (do 85 °C) može; model sa protokomerima je namenjen nižim temperaturama.
Pogledajte TE-SA razdelnike sa tehničkim podacima i cenama sa PDV-om, ili pitajte prodavce u nekom od VALDOM prodajnih mesta.
